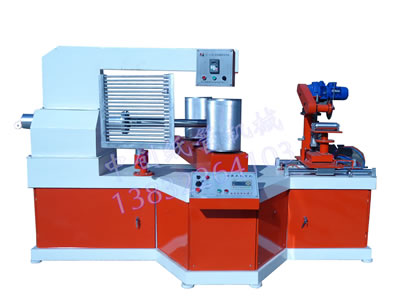

HT-2150B数控纸管机

HT-2150B数控纸管机

HT-2150B数控纸管机产品特点:
1、主体采用厚重型钢板经数控切割后焊接而成,机架稳重不易变形,振动小。
2、主传动采用硬齿面全油浴链条传动,低噪声,低发热,高转速,大转矩。
3、主电机采用矢量型高扭矩变频器调速.
4、可选数控同步追剪系统,切台由精密滚珠丝杠和高性能伺服电机驱动。
5、配备脉冲定长控制,配合前馈补偿功能,在不同主机运行速度下保证了切割长度一致。
6、采用PLC控制系统,提高切割响应速度,切割长度控制比以往更加准确。
7、配置新型的操作面板和大尺寸彩色触摸屏人机界面操作。
8、可选配多功能底纸供应装置,断纸自动停机功能。
9、可选配整体供纸架、供胶涂胶架、导纸装置一体化联动装置,全电动调节.
10、模块化电气布局设计,使用、维护、维修更方便更科学。
 HT-2150B数控纸管机功能描述:设计理念简约、紧凑、稳定。
生产用途参考:各类薄膜收卷用纸管、造纸行业用纸管、各种中型工业纸芯管。

  HT-2150B型数控纸管机:

              技术参数
                控制系统
卷绕纸张层数
3-16
PLC控制器
台湾台达
最大卷管直径
120mm
人机界面
彩色触摸屏
最小卷管直径
20mm
程序版本
HT/4.0
最大卷管厚度
8mm
变频器
深圳易驱
最小卷管厚度
0.5mm
执行器件(接触器等)
中国正泰产品
卷芯模具固定方式
法兰加顶紧
信号元件(光电开关等)
欧姆龙产品
卷绕机头
二机头单皮带
气动元件
恒一产品
切割方式
单圆刀无阻力切割
调角电机
嘉诚
上胶方式
单/双面上胶
同步控制
气动/X轴伺服丝杆Z轴步进丝杆
定长方式
光电(编码器可选配)
同步跟踪切管系统
气动/伺服同步跟踪切割
操作人数
1-2


卷出纸管速度
3-20米/分钟
                配备装置
输入电源
380V三相四线(其他电压定制)
自动落管架
              规格尺寸
皮带对角
电动
主机尺寸:××
3000mm×2000mm×1950mm
皮带松紧调节
机械调节
占地面积:×
16m×7.5m
主机摆角
可选配
轮毂高度
400mm
自动供胶水
气动隔膜泵
最小轮距
750mm
纸带自动供滑润油
自动
最大轮距
950mm
张力调节
机械调节
总质量
3200kg
纸架类型
十字/整体纸架
             传动系统
卷管皮带
帆布带/片基带
主机功率
5.5KW
                 附送配件
轮毂转速
47r/min
卷管芯棒
1
轮毂输出扭矩
1260N.m
卷管皮带
1
传动方式
齿轮传动和链传动
应用工具
传动链型号
12A×2
底、面纸装置
有
轮毂驱动
2轮驱动


切刀电机
步进电机/齿轮电机


轴承
哈轴
